1、应用范围及特点
⑴螺旋输送机是在化工、建材、粮食等部门中广泛应用的一种输送设备，主要用于输送粉状、颗粒状和小块状物料。它不适宜输送易变质的、粘性的和易结块的物料。
⑵螺旋输送机使用的环境温度为-20~50℃；物料温度小于200℃；输送机的倾角 β≤20°；输送长度一般小于40m,较长不超过70m.
⑶螺旋输送与输送设备相比较，具有结构简单、横截面尺寸小、密封性能好、可以中间多点装料和卸料、操作方便以及制造成本低等优点。它的缺点是机件磨损较严重、输送量较低、消耗功率大以及物料在运输过程中易破碎。
2、分类及结构特征
⑴螺旋输送机的螺旋叶片有实体螺旋面型、带式螺旋面型及叶片螺旋面型三种。实体螺旋面型称为S制法，其螺旋节距GX型为叶片直径的0.8倍，LS型适用于输送粉状和粒状物料。带式螺旋面又称D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状和小块状物料。叶片螺旋面应用较少，主要用于输送粘度较大和压缩性物料，在输送过程中，同时完成搅拌、混合等工序，其螺旋节距约为螺旋叶片直径的1.2倍。
⑵螺旋输送机的螺旋叶片有左旋和右旋两种旋向。
垂直放置
水平放置
⑶螺旋输送机的类型有水平固定式螺旋输送机、垂直式螺旋输送机。水平固定式螺旋输送机是较常用的一种型式。垂直式螺旋输送机用于短距离提升物料，输送高度一般不大于8m,螺旋叶片为实体面型，它必须有水平螺旋喂料，以保证必要的进料压力。

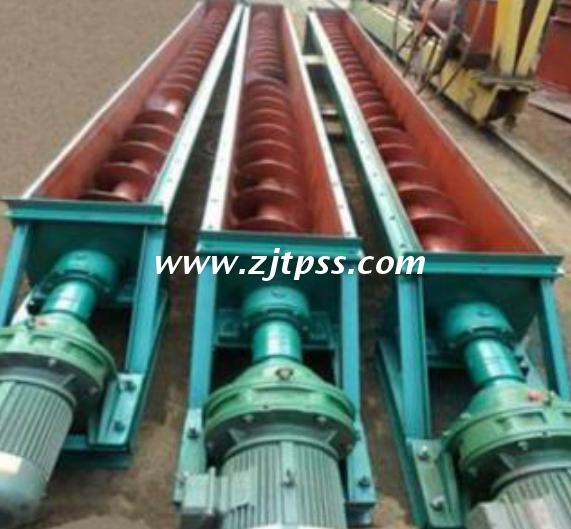

⑷螺旋输送机由螺旋机本体、进出料口及驱动装置等三大部分组成。
螺旋机本体由头部轴承、尾部轴承、悬挂轴承、螺旋、机壳、盖板及底座等组成。
驱动装置由电动机、减速器、联轴器及底座所组成。
3、螺旋输送机的结构
螺旋输送机是一种没有挠性牵引构件的输送设备。它利用螺旋叶片的旋转，使物料沿螺旋导程作水平、倾斜（α≤20°，L≤30m）输送或短距离（H=5~7m）的垂直输送（图3-1）。在粮食和饲料加工厂常见采用的螺旋输送机分慢速（n<200转/分）和快速(n>200转/分)两种。快速用于垂直输送。
4、设计计算
4.1.原始资料
1、被输送物料的名称及特性
⑴物料松散密度 ρ（t/m3）
⑵物料的较大粒度（mm）及其比率；
⑶一般物料的粒度（mm）、温度（℃）、含水率、粘度、磨琢性及腐蚀性等。
4.2.选型要求
⑴需要的输送能力Q（t/h）;
⑵基本尺寸为输送长度L(m)、螺旋输送机倾斜布置时的倾角β 及其在垂直平面上的投影高度H（m）。
4.3.产量计算
Q=47D2ntψρC （t/h）
D——螺旋直径（m）
n——螺旋轴转速（r/min）
t——螺距（m）
ψ——物料填充系数 ，参见运输机械设计手册P335。
ρ——物料松散密度 （t/m3）
C——输送机倾斜系数β，参见运输机械设计手册P335。
5. 螺旋输送机的常见故障
